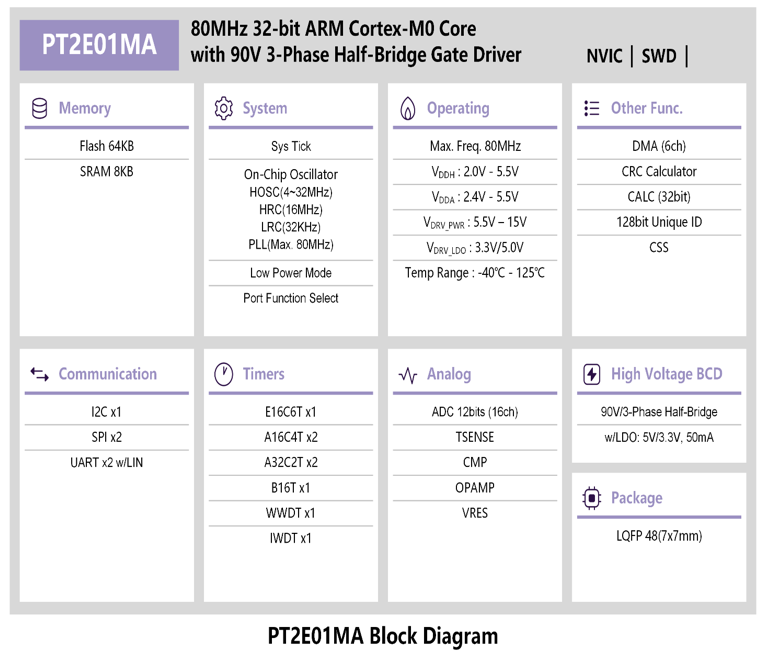

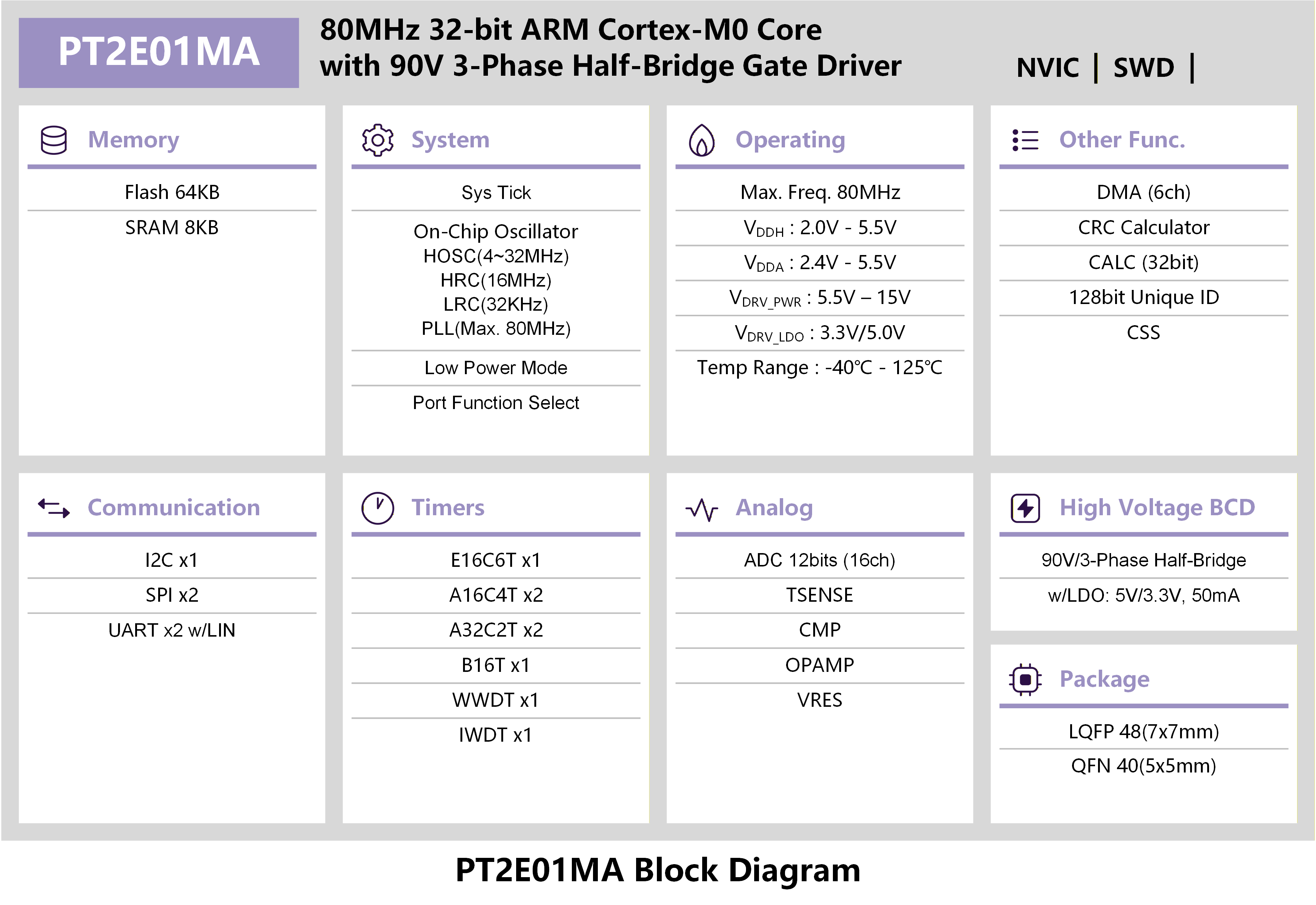

PT2E01MA 屬於馬達應用 MCU，集成高性能 ARM Cortex-M0 32 位內核與一個耐壓 90V 的三相 閘極驅動器。晶片最高工作頻率為 80MHz，以及最大 64KBytes Flash 與 8KBytes SRAM。提供廣 泛且有效的功能模組，與符合標準的通信介面，包括 1 個 I2C，2 個 SPI 和 2 個 UART。支持豐富的 定時器資源，1 個 16 位增強型定時器（E16C6T），2 個 32 位進階定時器（A32C2T），2 個 16 位進 階定時器（A16C4T），1 個 16 位基本計時器（B16T）。
PT2E01MA 提供通用的類比資源，1 個 12 位高速 ADC ，1 個類比比較器 CMP，1 個 VRES(32 階 電阻分壓) ，1 個運算放大器 OPAMP，可配置差分/單端 PGA，支持 x1 ~ x32 倍率。額外提供運算 加速單元 CALC 除法/平方根與一個支持可配置生成多項式的 CRC。 PT2E01MA 的工作電壓分為微控制器電壓 2.0 ~ 5.5V (VDDH 與 VDDA)與三相閘極電源壓 5.5 ~ 15V (VDRV_PWR)，工作溫度範圍為-40 ~ 125°C，支援多種低功耗模式。
PT2E01MA 是一款多功能馬達應用控制器，專為各類車輛控制應用與電動工具而設計，涵蓋了從流水 式方向燈、車內氛圍照明，到空調風向調節、電動座椅控制以及電動工具機等多種功能。
● 內核
● 封裝型態
– LQFP48（7x7mm）
● 工業應用-電動工具
● 汽車應用-水泵 /座椅
● 汽車電子-汽車氛圍燈/HVAC空調執行器/流水式方向燈
